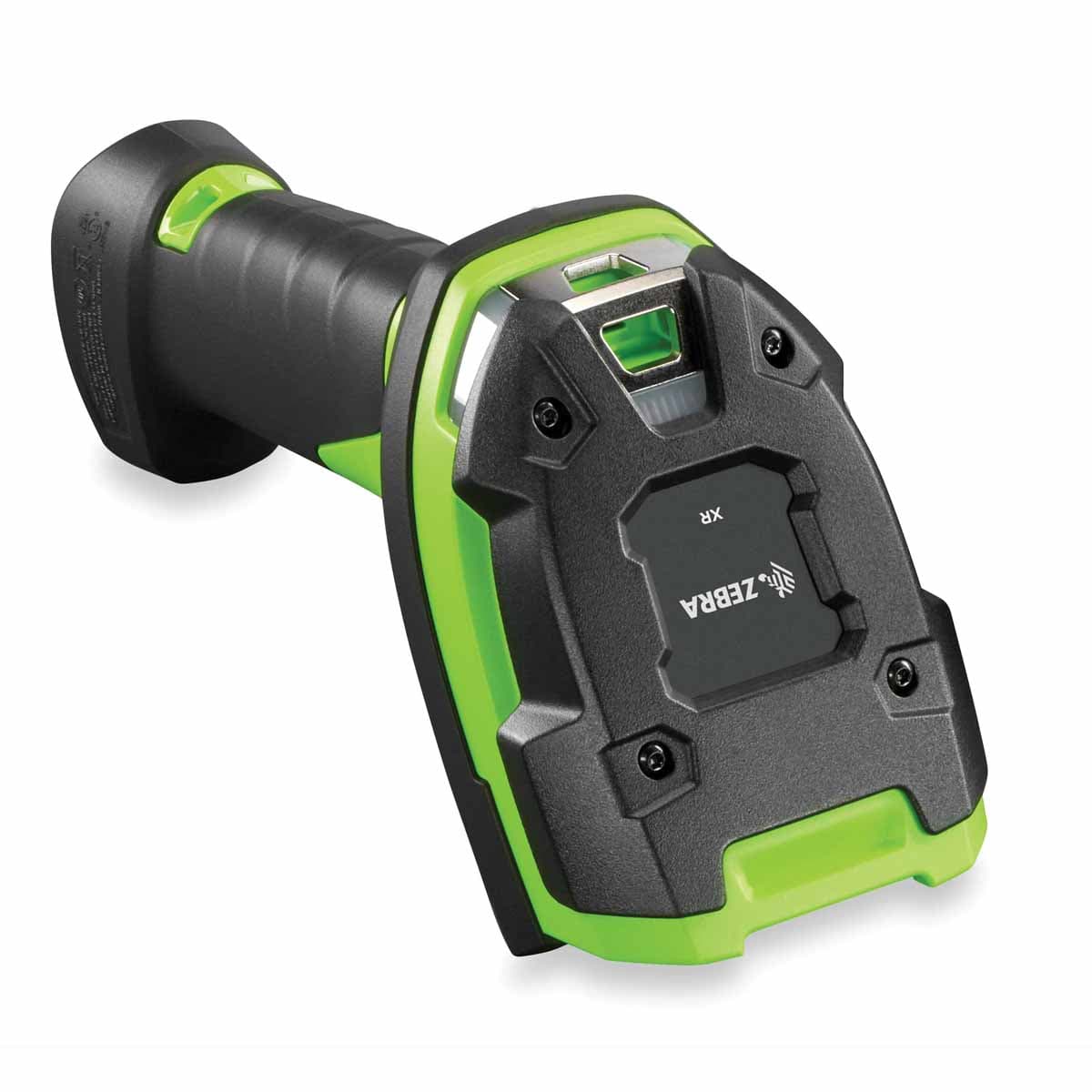

DS3600‑DP 超坚固型 DPM 扫描器
型号：DS3608‑DP DS3678‑DP
DPM，有线，无线，超坚固
核心参数
- 型号版本：
- DS3608‑DP（有绳）；DS3678‑DP（无线蓝牙）
- 图像传感器：
- 1280×960 像素全局成像器
- 照明 / 瞄准：
- 直射双暖白光 LED + 环状漫射红光 LED；655nm 激光十字瞄准器
- 识读角度：
- 偏移 ±60°，倾斜 ±60°，旋转 ±360°斑马技术
- 无线通信 (DS3678‑DP)：
- 蓝牙 4.0；通讯底座 IP65 防护等级
- 电池（无线版）：
- 3100mAh PowerPrecision + 锂电池，≥100000 次扫码 / 充满电
产品介绍
DS3600‑DP 包含DS3608‑DP（有绳）、DS3678‑DP（无线蓝牙），是斑马 3600 超坚固系列专为直接部件标识 DPM 打造的工业级二维成像扫描器。搭载 PRZM 智能成像技术，配备 DPM 专用复合照明系统，专门应对点针打标、激光蚀刻、铸造喷码等金属零部件刻印码，同时兼容普通纸质标签条码；具备 IP65/IP68 双重防护，可承受高跌落与翻滚冲击，适配油污、粉尘、潮湿、高低温严苛车间环境；无线版本搭配 IP65 防护通讯底座，为汽车制造、航空航天、重工机械等行业提供零部件全生命周期追溯采集方案。
产品特性
专业 DPM 多模式复合照明
直射暖白光 + 环状漫射红光双模式照明，抑制金属反光，适配点针打标、激光蚀刻、铸造、喷印各类 DPM 码；曲面、高反光、低对比度工件也可稳定解码
PRZM 智能成像解码算法
支持 DPM 刻印码、各类一维 / 二维印刷条码，最低 15% 打印对比度可读；全向识读，偏移、倾斜、旋转工况下保持高首次读取成功率，兼顾 DPM 金属码与普通标签码
行业顶级超坚固机身
IP65/IP68 防尘防水，可短时浸水；有绳版室温 3 米多次跌落水泥地；无线版‑20℃~50℃环境 2.4 米跌落；可承受 7500 次 1 米翻滚测试，适应油污、粉尘、高低温车间
有线无线双形态灵活部署

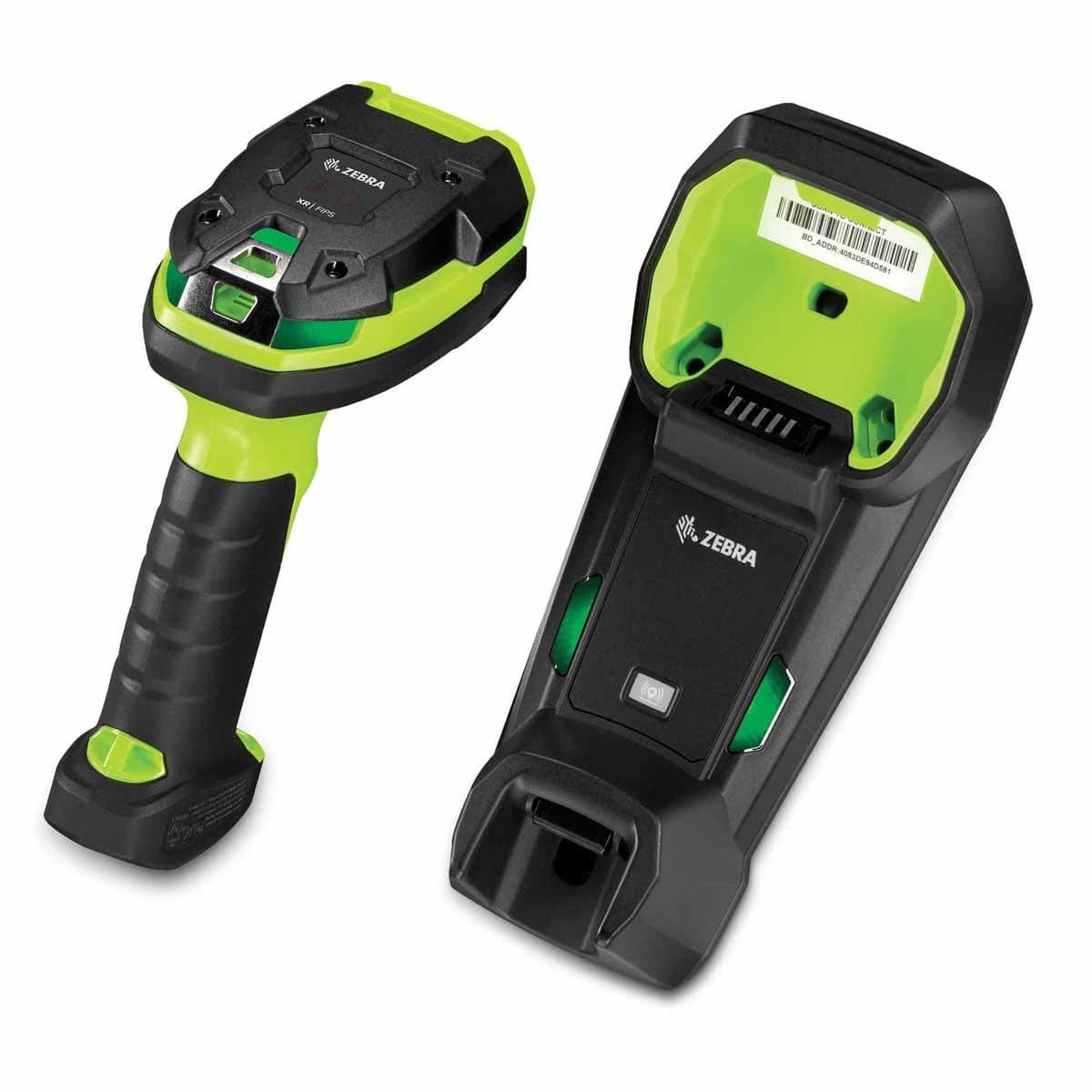

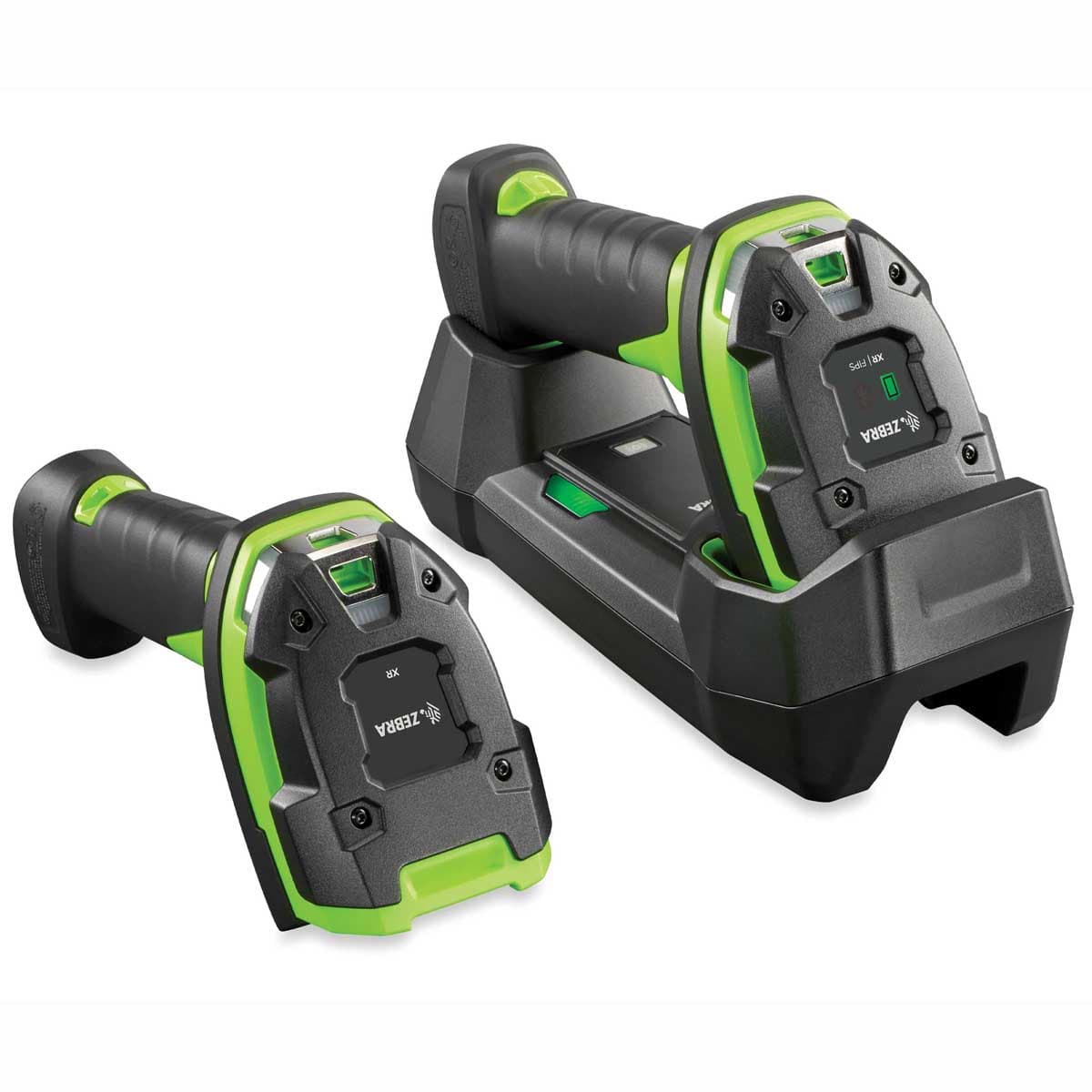

DS3608‑DP 为有绳版本；DS3678‑DP 无线版蓝牙 4.0，PowerPrecision+ 3100mAh 锂电池，单次满电支持 10 万次以上扫码；配套 IP65 防护底座，充电触点耐受 25 万次插拔
丰富工业接口集成能力
USB、RS232、键盘口；可选工业以太网 Profinet、EtherNet/IP、Modbus‑TCP，便捷对接 PLC、MES 上位机；支持 IUID 解析、多码格式化输出
多维度反馈与设备运维
激光瞄准、LED 指示灯、蜂鸣器、震动提示，嘈杂车间确认读码结果；人体工学防滑橡胶手柄；搭载 Zebra DataCapture DNA 工具集，支持远程配置、固件升级、电池状态监控，便于批量终端管理
技术规格
| 型号版本 | DS3608‑DP（有绳）；DS3678‑DP（无线蓝牙） |
| 图像传感器 | 1280×960 像素全局成像器 |
| 照明 / 瞄准 | 直射双暖白光 LED + 环状漫射红光 LED；655nm 激光十字瞄准器 |
| 识读角度 | 偏移 ±60°，倾斜 ±60°，旋转 ±360°斑马技术 |
| 无线通信 (DS3678‑DP) | 蓝牙 4.0；通讯底座 IP65 防护等级 |
| 电池（无线版） | 3100mAh PowerPrecision + 锂电池，≥100000 次扫码 / 充满电 |
| 主机接口 | USB、RS232、键盘楔入；可选工业以太网 Profinet/EtherNet/IP/Modbus‑TCP |
| 防护等级 | 扫描枪 IP65/IP68；通讯底座 IP65 |
| 跌落规格 | 有绳：室温 3 米多次跌落混凝土；无线：‑20~50℃环境 2.4 米多次跌落；7500 次 1 米翻滚测试 |
| 解码能力 | 支持一维码、QR、DataMatrix、PDF417、汉信码；支持点针 / 激光 / 铸造 DPM 直接部件刻印码；最低 15% 打印对比度识别；支持 IUID 解析 |
| 工作温度 | 有绳‑30℃～+50℃；无线‑20℃～+50℃；存储‑40℃～+70℃ |
| 湿度 | 5%‑95%，无冷凝 |
| 物理尺寸 | 有绳：185×77×132mm；无线：185×77×143mm |
| 整机重量 | 有绳约 304g；无线约 402g |
| 用户反馈 | LED 指示灯、蜂鸣器、震动提示 |
应用场景
汽车零部件制造追溯
发动机、变速箱、底盘金属零部件工位，读取点针、激光 DPM 刻印码，实现零部件加工、装配、质检全流程追溯，对接 MES 系统，满足汽车行业零部件溯源管控要求
航空航天与重工装备质检
航空构件、重型机械金属组件，识别曲面、高反光、低对比度 DPM 打标码，支持 IUID 标识解析，完成构件身份识别、质量检验与台账管理
金属加工与五金件生产
机加工车间、五金工件制程，工件表面油污、氧化、反光工况下稳定识读刻印码，兼顾工位扫码与库房来料验收，一套设备覆盖产线与仓储
