产品介绍

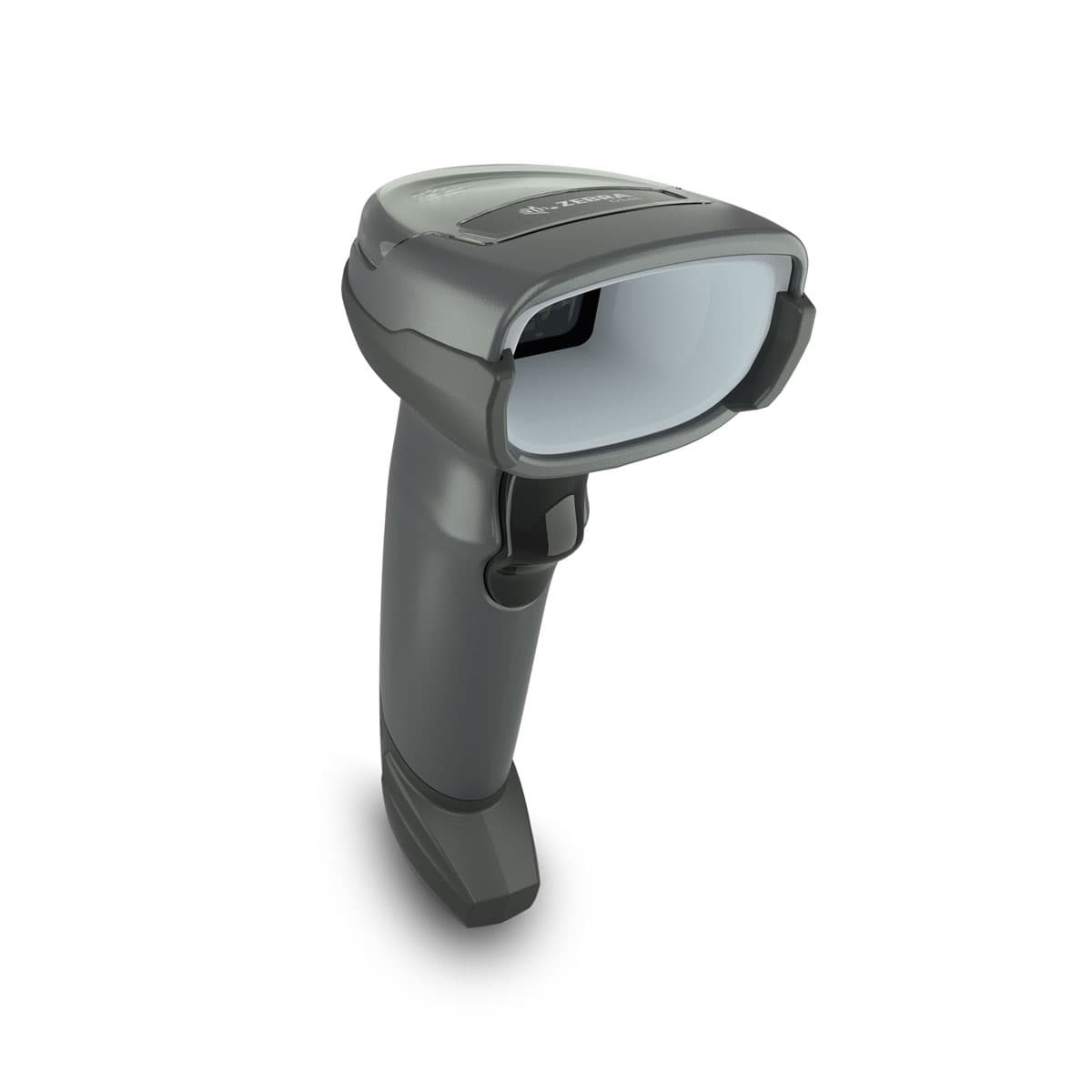

DS4600‑XD 包含DS4608‑XD（有绳）、DS4678‑XD（无线蓝牙），是 DS4600 系列面向电子制造的超高密度 XD 专用版本。搭载 1280×800 像素成像传感器，内置漫射光学组件，专门针对 PCB、电子元器件微小高密度条码、激光蚀刻 DPM 码优化；兼顾微小精密码与外箱宽幅标签码识读；IP52 防护，可承受 1.8 米跌落，支持手持 / 免持投射双模式；无线版配套充电通讯底座，为 3C 电子、精密零部件行业提供微小条码与 DPM 刻印码手持采集解决方案。
产品特性
XD 超高密度 + DPM 优化光学
专用漫射照明组件，抑制金属、基板反光；最小可识读 2mil 一维码、4mil 二维 DataMatrix 码，支持激光蚀刻、化学蚀刻 DPM 码，同时兼容大尺寸外箱标签，近距微小码、远距宽码一机兼顾
全能解码能力
支持全系列一维码、QR、DataMatrix、DotCode、PDF417、汉信码；支持屏幕码、OCR‑A/OCR‑B 字符采集，最低 15% 打印对比度可读，残缺、低对比度条码具备良好表现
坚固机身，双层密封光学窗口
IP52 防尘防水，可承受多次 1.8 米跌落混凝土，2000 次 0.5 米翻滚测试；ESD 防静电设计，适配电子车间防静电作业环境
有线无线灵活部署

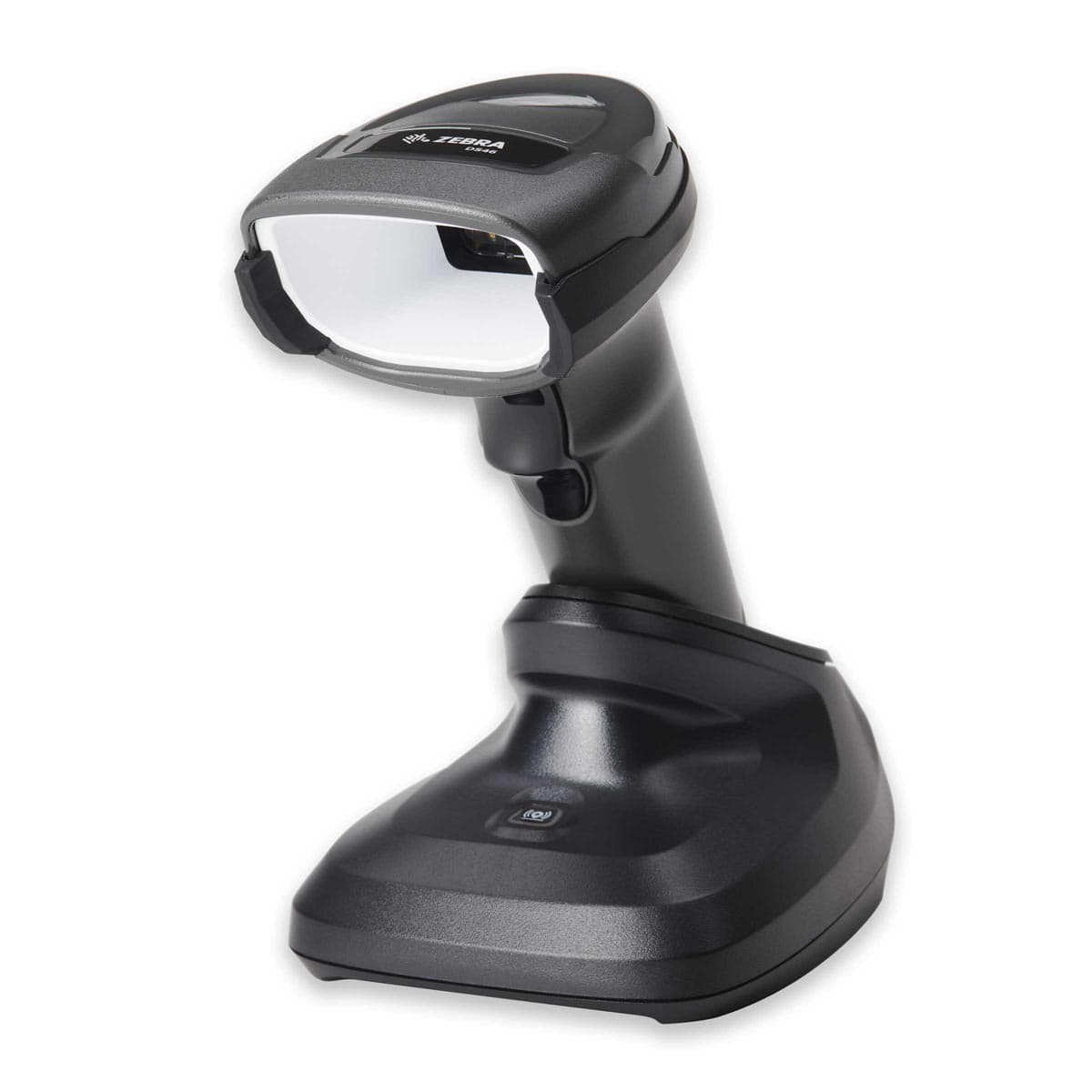

DS4608‑XD 为有绳型号；DS4678‑XD 无线版蓝牙 5.2，开阔视距可达 100 米；2500mAh 锂电池，满电支持 50000 次扫码；支持标准底座与投射底座，拿起手持、放下自动免持感应扫码
多维度读码反馈
528nm 绿色环形 LED 瞄准，双暖白光 LED 照明；前后双解码 LED、可调音量蜂鸣器、震动提示，嘈杂产线可确认读码结果
Zebra DNA 完整管理生态
123Scan 配置工具，支持参数配置、固件远程升级、图像日志导出，兼容 90 + 国际键盘布局，适合工厂大批量终端运维管理
技术规格
| 型号版本 | DS4608‑XD（有绳）；DS4678‑XD（无线蓝牙） |
| 图像传感器 | 1280 × 800 像素全局成像器 |
| 照明 / 瞄准 | 双暖白光 LED 漫射照明；528nm 绿色环形 LED 瞄准器 |
| 视场角度 | 水平 34° × 垂直 21.6°；倾斜 ±60°，俯仰 ±60°，旋转 360° |
| 电池（无线版） | 2500mAh 锂电池，≥50000 次扫码，续航约 13 小时 |
| 主机接口 | USB、RS232、键盘楔入、IBM RS485 |
| 无线通信（DS4678‑XD） | 蓝牙 5.2（BLE）；视距最远 100 米；标准 / 投射充电通讯底座 |
| 解码能力 | 一维码、QR、DataMatrix、DotCode、PDF417、Aztec、汉信码；支持 DPM 蚀刻码、OCR‑A/OCR‑B；最小 2mil 一维、4mil 二维 DataMatrix；最低 15% 打印对比度可读 |
| 防护等级 | IP52 防尘防水，双层密封光学窗口，ESD 防静电设计 |
| 跌落规格 | 多次 1.8 米跌落混凝土；2000 次 0.5 米翻滚测试 |
| 工作温度 | 0℃～+50℃；存储‑40℃～+70℃ |
| 湿度 | 5%‑95% 无冷凝 |
| 物理尺寸 | DS4608‑XD：165 × 67 × 98 mm；DS4678‑XD：168 × 66 × 107 mmZebra... |
| 整机重量 | DS4608‑XD 约 161.9g；DS4678‑XD 约 225g |
| 用户反馈 | 前后双解码 LED 指示灯、可调蜂鸣器、震动反馈 |
应用场景
3C 电子 PCB 与元器件制程
SMT 工位读取 PCB 板微小 DataMatrix 码、芯片与元器件微型印刷码、激光蚀刻 DPM 码，完成电路板全工序追溯，对接 MES 系统
精密零部件质量检验
小型精密组件、连接器、五金小件工位，识读低对比度、激光化学蚀刻刻印码，实现零部件来料、装配、质检全流程数据采集
电子厂混合工位作业
同一工位兼顾读取元器件微小码与周转箱、纸箱外箱宽幅标签码，一套扫描器覆盖精密工位与库房来料复核，减少设备种类
