产品介绍

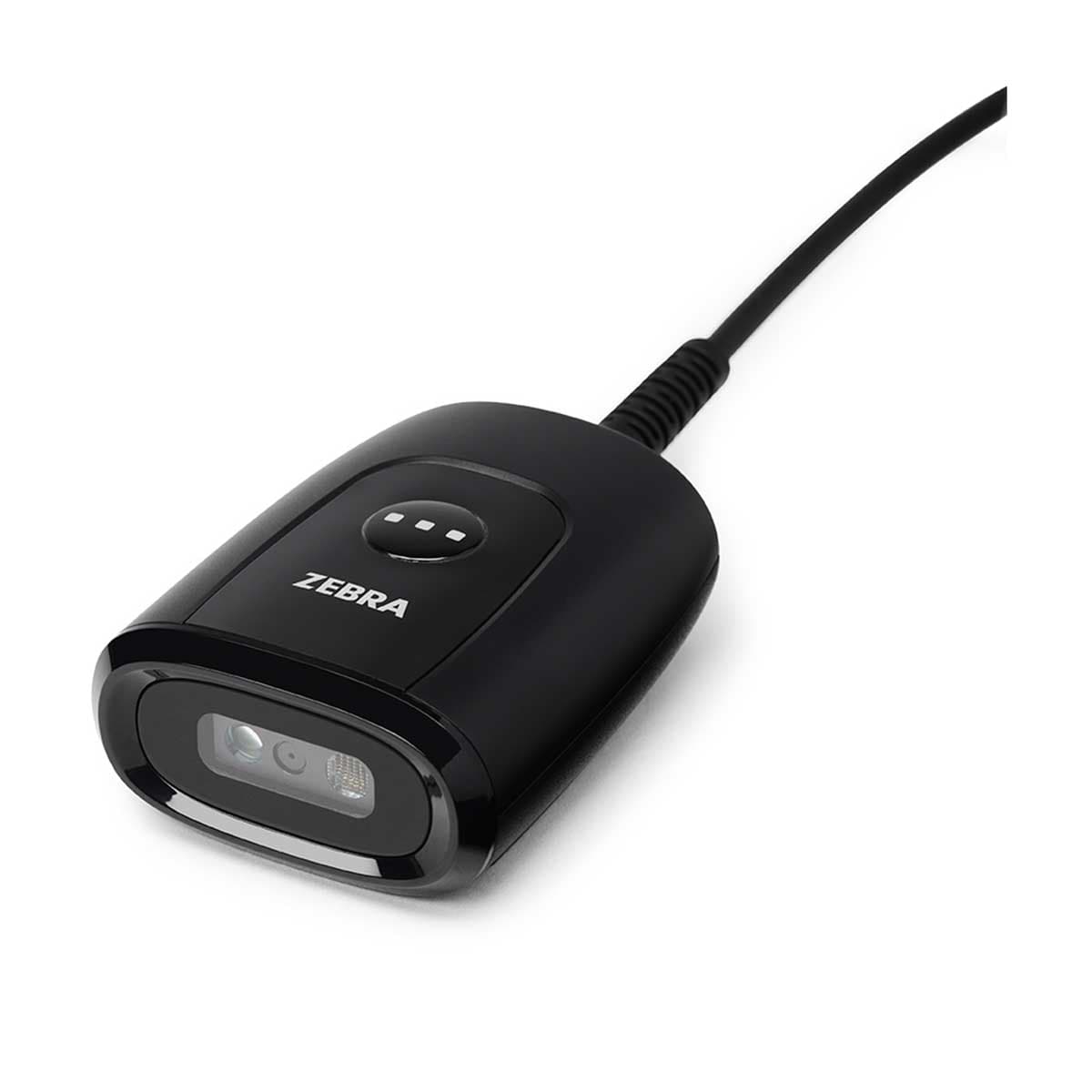

DS5502 是斑马新一代紧凑型有绳免持固定式二维成像扫描器，替代 DS457，搭载 1280×800 像素成像传感器，机身迷你小巧，支持一维码、二维码、手机屏幕码、OCR 字符识别与图像抓拍采集。支持感应自动触发与外部信号触发两种模式，提供丰富安装配件，可独立摆放也可嵌入自助终端、设备柜体；IP54 防护，可承受 1.5 米跌落，广泛用于零售自助终端、票务、轻工业工位，实现免持自动化条码数据采集。
产品特性
高性能全能解码采集
百万像素成像引擎，大视场全向识读，支持纸质标签、手机屏幕条码，兼容破损、低对比度条码；支持 OCR 字符识别、图像快照，可解析证件、票据信息，最高 254cm/s 高速扫过识读
超小体积，多方式灵活安装

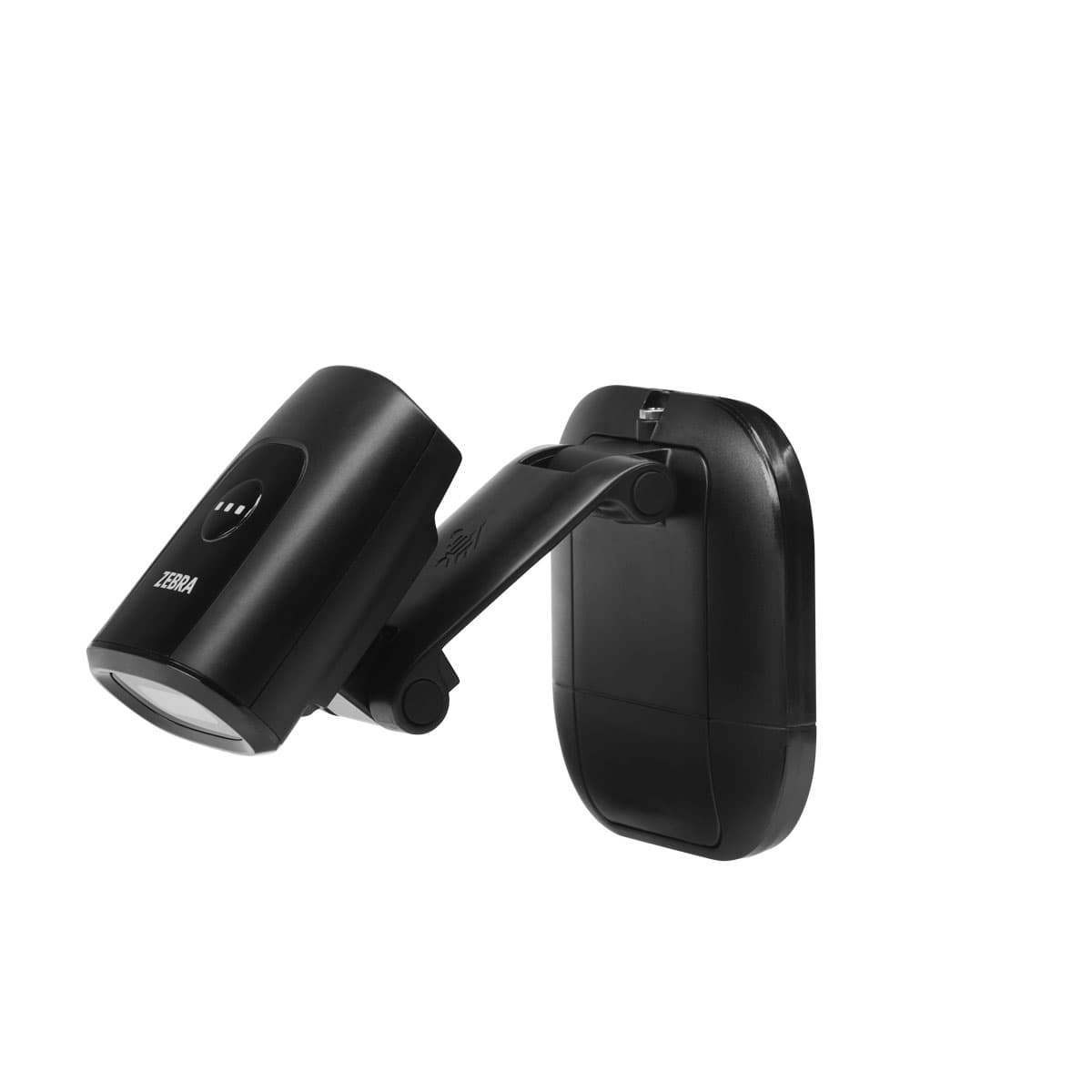

机身轻薄迷你，支持桌面支架、鹅颈支架、壁挂、嵌入式平齐安装，适配狭小柜体、自助机内部空间，黑色、白色外壳可选，适配不同设备外观风格
种触发工作模式
支持运动感应自动触发，物体经过自动扫码；也支持外部 IO 信号触发，适配流水线设备联动；输出图像支持 BMP/JPEG/TIFF 格式导出
可靠工业防护
IP54 防尘防溅，可承受 1.5 米跌落混凝土；ESD 防静电，适应车间、公共自助设备复杂使用环境；宽温工作‑20℃~+50℃，适应高低温工况
简洁人机反馈
绿色环形瞄准光、白光补光照明；多色状态 LED、可调音量蜂鸣器，清晰反馈读码结果，适配嘈杂公共环境
便捷集成与运维
USB、RS232 接口，易于对接终端、工控机；搭载 Zebra DataCapture DNA 工具集，支持参数配置、固件升级，方便批量设备部署维护
技术规格
| 图像传感器 | 1280 × 800 像素成像器 |
| 照明 / 瞄准 | 白光 LED 照明；绿色环形 LED 瞄准器 |
| 视场角度 | 水平 48° × 垂直 30°；倾斜 ±60°，俯仰 ±60°，旋转 360° |
| 运动容差 | 最高 254cm/s（13mil UPC） |
| 工作模式 | 运动感应自动触发、外部信号 IO 触发 |
| 主机接口 | USB、RS232 |
| 图像输出格式 | BMP、JPEG、TIFF |
| 解码能力 | 全部主流一维码、QR、DataMatrix、PDF417、Aztec、DotCode、汉信码；支持屏幕码、OCR 识别、图像采集；最低 15% 打印对比度可读 |
| 防护等级 | IP54 防尘防溅；ESD 防静电 |
| 跌落规格 | 1.5 米多次跌落混凝土 |
| 工作温度 | ‑20℃～+50℃；存储‑40℃～+70℃ |
| 湿度及光照 | 5%‑95% 无冷凝；环境光照 0‑107600lux |
| 物理尺寸 | 30 × 56 × 72 mm（高 × 宽 × 深） |
| 整机重量 | 约 65.2g |
| 颜色 | 午夜黑、阿尔卑斯白可选 |
| 用户反馈 | 多色状态 LED、可调音量蜂鸣器 |
应用场景
零售自助终端与线上到线下取货
自助收银机、BOPIS 线上下单到店取货柜，自动识别纸质商品码、手机会员码、电子券、支付二维码，实现顾客自助扫码核验结算
票务闸机与证件核验工位
售票终端、门禁闸机，读取电子票、登机码、证件 OCR 信息，完成票务核验、身份信息自动录入解析
轻工业小型装配工位
小型组装、来料检测工位，嵌入工装台，免持自动扫描物料一维 / 二维标签，对接 MES 系统完成来料核对、工序报工数据采集
