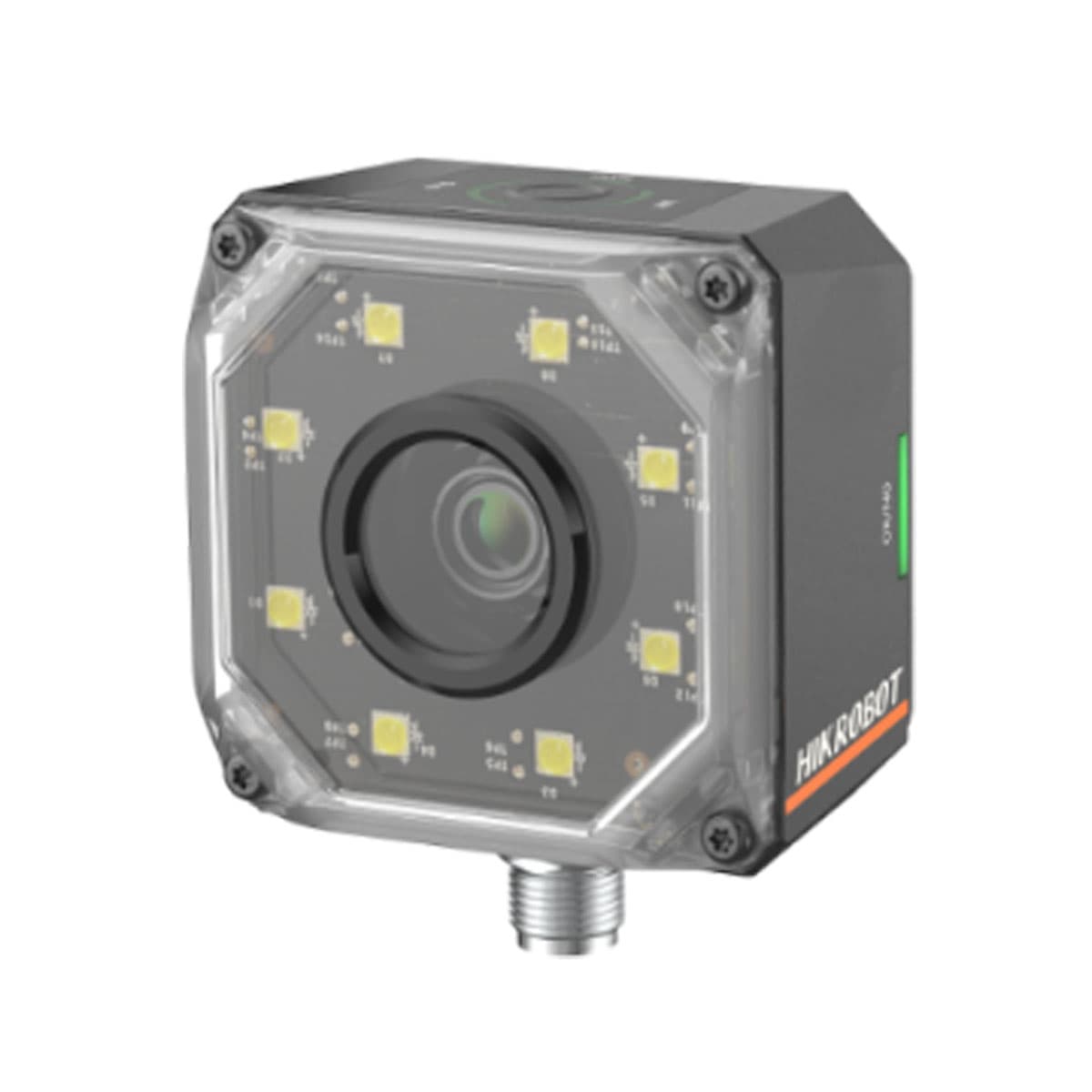

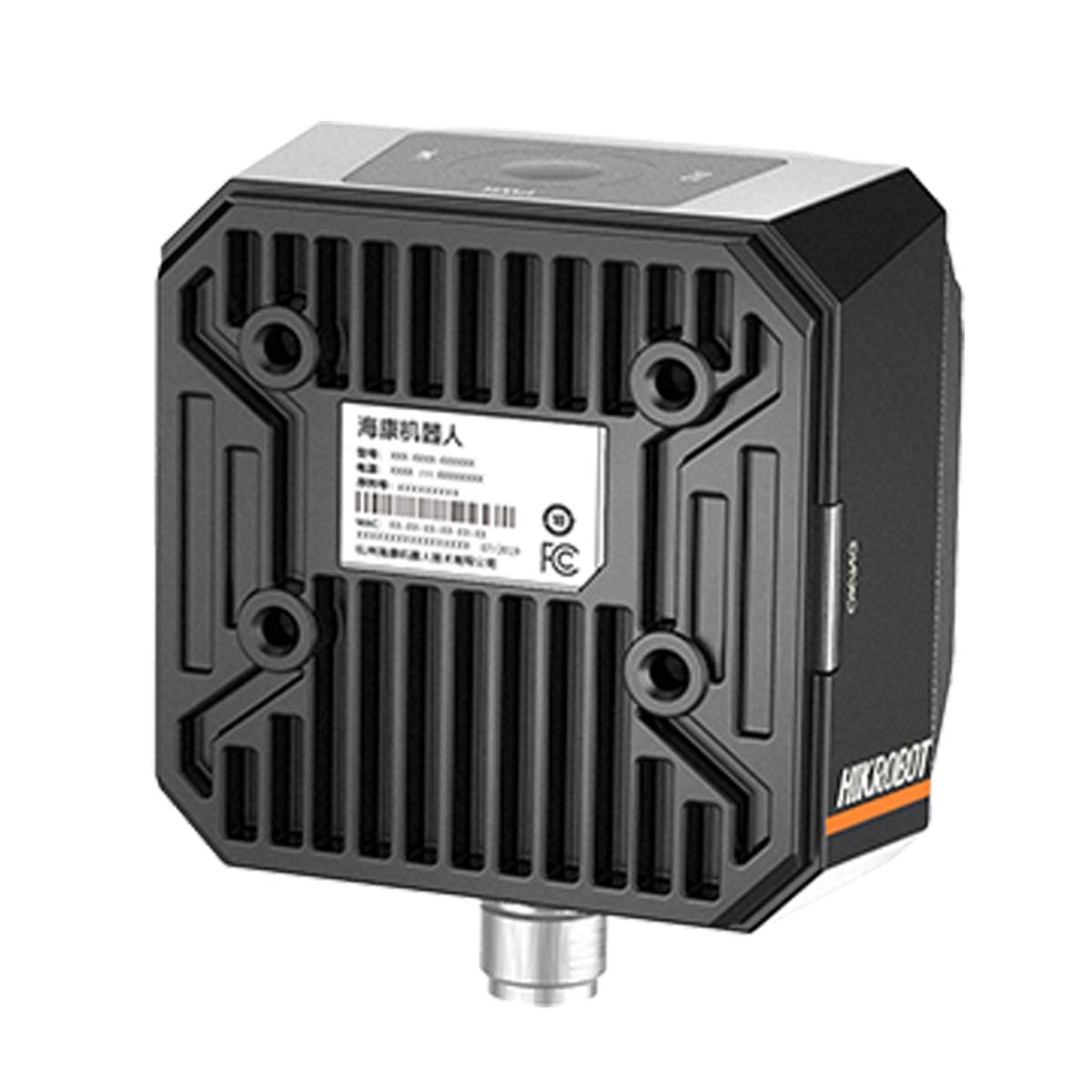

ID3000 系列智能工业读码器
型号：MV-ID3013 MV-ID3016 MV-ID3030 MV-ID3050
全分辨率，AI 深度学习
核心参数
- 传感器：
- 全局快门 CMOS 黑白传感器，多分辨率覆盖
- 机身尺寸：
- 65.2mm×65.2mm×42mm
- 防护等级：
- IP67（搭配原厂防水线缆）
- 供电规格 ：
- DC 24V 直流供电
- 工作温度：
- -10℃ ~ +50℃
- 存储温度：
- -20℃ ~ +70℃
产品介绍
ID3000 系列是海康机器人推出的紧凑型模块化固定式工业读码器，搭载专用深度学习 SOC 芯片，覆盖 0.4MP/1.6MP/3.1MP/500 万全分辨率产品线，分为 PM 机械对焦标准版、XM 自动调焦高性能版两大分支。整机采用一体化集成光源 + 可更换 M12 镜头模块化结构，支持自动偏光光学方案，机身小巧紧凑，IP67 工业防尘防水防护。针对磨损、脏污、低对比度、金属镭雕 DPM 微小条码深度优化解码算法，最高每秒可识别 110 个条码，配套 IDMVS 调试软件，多路工业 IO 与全主流工业总线协议，适配 3C、锂电、汽车、医药、PCB 等全行业自动化产线物料追溯、条码采集场景，狭窄工位、高速流水线、反光金属工件等复杂工况均可稳定运行。
| 型号系列 | 分辨率 | 最大帧率 | 每秒读码峰值 | 可选焦距 |
|---|---|---|---|---|
| MV‑ID3004PM（0.4MP） | 704×540 | 60fps | 87 个 / 秒 | 6/12/14.8mm |
| MV‑ID3013PM（130 万） | 1280×1024 | 60fps | 84 个 / 秒 | 6/12/14.8mm |
| MV‑ID3016PM/XM（160 万） | 1408×1200 | 60fps | 84~110 个 / 秒 | 6/8/12/16/25mm |
| MV‑ID3030XM（310 万） | 2048×1536 | 50fps | 90 个 / 秒 | 8/12/16/25mm |
| MV‑ID3050PM/XM（500 万） | 2432×2048 | 50fps | 60 个 / 秒 | 8/12/16/25mm |
产品特性
AI 深度学习强鲁棒解码
内置自研深度学习条码算法，针对破损、脏污、低对比度、浅镭雕、反光 DPM 码优化；支持一维码、QR、DM、PDF417、MicroQR、Pharmacode 等二十余种码制，最小可识别 0.8mm 微型雕刻码，大幅降低现场调试故障率
模块化光学，多路可控防反光
光源、镜头、偏振罩全模块化可替换；机身集成 8/14 颗 LED，支持白 / 红 / 蓝 / 红外四种光源，四分区独立调光；标配自动偏光镜头罩，偏振 / 扩散 / 全透三重照明模式，彻底消除金属、覆膜工件反光干扰，适配多材质工件读码
双版本对焦方案，安装调试极简
PM 系列机械旋钮对焦，低成本易维护；XM 系列自动调焦型号支持一键自动调谐，搭配可旋转尾部出线结构，狭小设备内部、多角度工位灵活安装；机身顶部防水调试按键，无需电脑即可现场快速校准成像参数
多面可视化状态交互
搭载顶部环形 OK/NG 指示灯 + 机身双侧腰线状态灯 + 瞄准投影光，设备任意安装角度均可直观判断读码成功 / 失败状态，产线运维人员快速排查故障，降低停机调试时间
工业级硬件与全协议集成
整机 IP67 防尘防水，M17 螺纹锁紧航空接口防震动脱落；单线缆集成 3 路输入 / 3 路输出 IO、RS232、百兆以太网；原生支持 Profinet、EtherNet/IP、Modbus、TCP/IP、FTP 等工业协议，配套完整 SDK，无缝对接 PLC、MES、WMS 系统
技术规格
| 传感器 | 全局快门 CMOS 黑白传感器，多分辨率覆盖 |
| 机身尺寸 | 65.2mm×65.2mm×42mm |
| 防护等级 | IP67（搭配原厂防水线缆） |
| 供电规格 | DC 24V 直流供电 |
| 工作温度 | -10℃ ~ +50℃ |
| 存储温度 | -20℃ ~ +70℃ |
| 接口类型 | 17Pin M12 航空接头，集成 IO、RS232、百兆以太网 |
| IO 配置 | 3 路非隔离输入、3 路非隔离输出 |
| 支持码制 | 一维码：Code39/128、EAN、ITF 等；二维码：QR、DataMatrix、PDF417、MicroQR、Pharmacode 等；支持金属 DPM 镭雕码 |
| 配套软件 | IDMVS（Windows/Linux 双客户端） |
| 合规认证 | CE、RoHS |
应用场景
3C 电子和 PCB 制造追溯
识别 PCB 电路板、芯片外壳、塑胶元器件表面镭雕 DPM 微码，适配设备狭小安装空间，解决金属反光、浅雕模糊条码读取难题，对接 MES 系统实现零部件全流程生产追溯
新能源锂电电芯 / 模组产线
电芯、电池 PACK、托盘激光打码识别，适配高速流水线节拍，耐受车间粉尘、水汽环境，采集电芯二维码信息完成工序绑定、成品入库溯源，支持连续高节拍不间断读码
医药与食品包装标识采集
药瓶、铝箔、食品外箱印刷 QR 码、DataMatrix 码读取，兼容反光覆膜标签，识别 Pharmacode 医药专用码；设备 IP67 防护可适配洁净车间、包装流水线，完成批次、效期、溯源信息采集
