无源 RFID 亮灯柔性标签电力寻线管理系统

一、系统概述

针对电力行业线缆、开关柜、电缆井、杆塔等电力设备线路识别难、寻线难、标签易损坏、运维溯源难、现场改标繁琐等行业痛点，本系统依托无源UHF RFID亮灯柔性标签技术，搭配专业斑马RFID打印设备、手持读写终端，打造集标签预制、现场写标、智能寻线、标签更换、资产台账全生命周期管理于一体的电力寻线管理解决方案。

系统无需标签供电，依靠射频感应即可触发标签亮灯定位，同时支持办公室批量预制标签、现场便携打印写标、随时更换破损标签等全场景作业，彻底解决传统人工核对、图纸对照寻线效率低、准确率差、无数字化记录的问题，实现电力线路资产可视化、数字化、智能化、可溯源运维管理。

架构升级说明：PC管理端采用Electron跨平台框架，可同时部署在Windows、Linux系统；后端服务采用Golang开发，具备轻量高效、高并发、跨平台部署特性，适配工控机、国产化服务器等多类部署环境。移动端沿用Android原生方案，保障工业PDA硬件适配稳定性。

二、核心硬件适配方案

本系统深度适配工业级专业硬件，覆盖办公室预制、现场施工、巡检寻线全作业场景，硬件稳定性强，适配电力复杂工况环境。

2.1 核心标识载体：无源RFID亮灯柔性标签

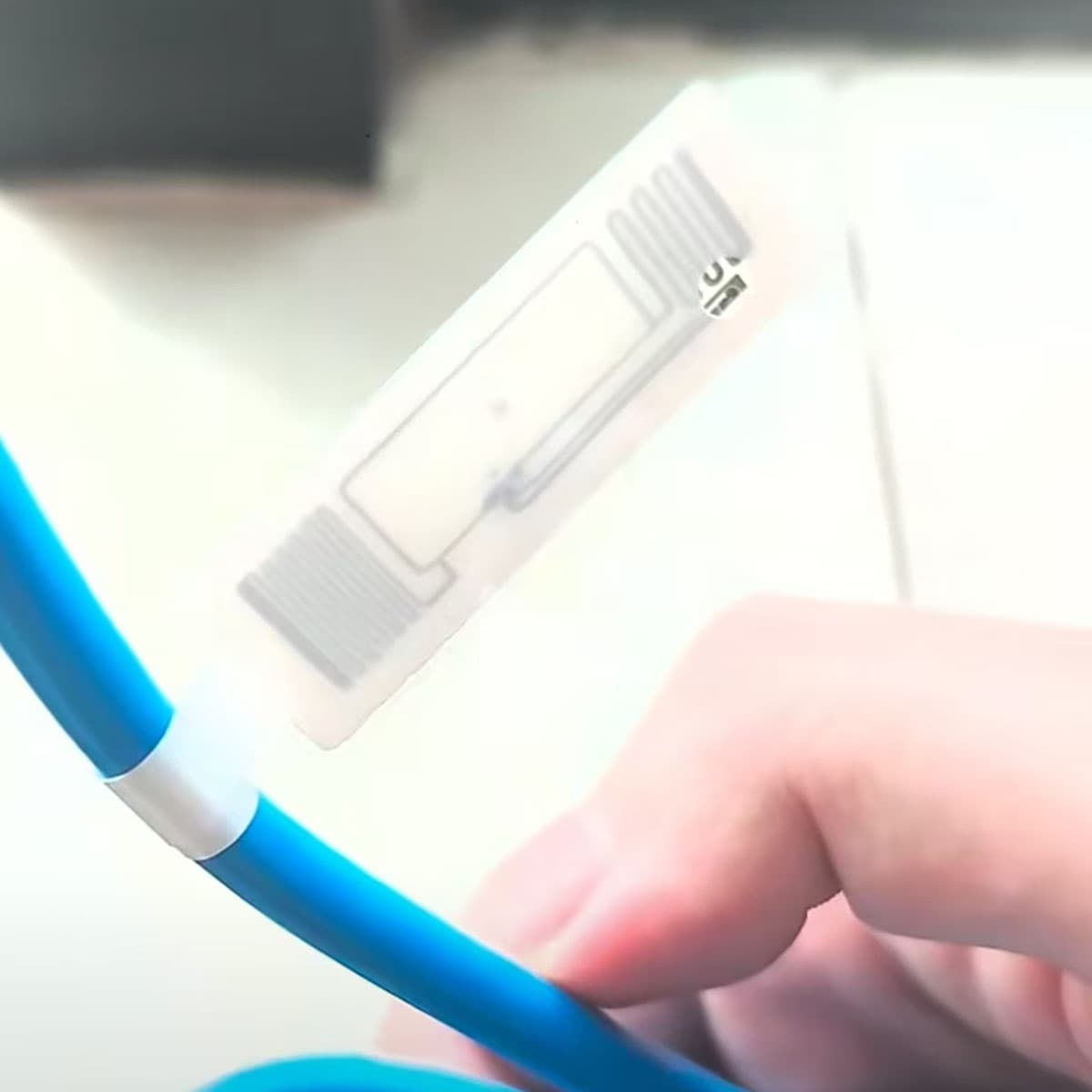

标签采用无源免设计，无需内置电池，通过阅读器射频感应取电工作，节能环保、免维护、使用寿命长。设备巡检寻线过程中，阅读器靠近目标标签即可触发板载LED高亮点亮，依靠可视化灯光快速区分目标线缆，规避人工识别误判问题。

标签采用柔性基材，可适配电缆曲面、开关柜边角、杆塔等复杂粘贴场景，具备防水、防刮、抗老化特性，可稳定适配户外、电缆沟、井下等恶劣电力作业环境。同时标签芯片支持反复擦写数据，可根据线路改造、资产变更更新信息，有效降低标签耗材成本。

2.2 双场景RFID打印写标设备

系统配备两类专业RFID打印设备，实现办公室批量预制、现场应急补打换标全覆盖，支持打印可视化信息与芯片RFID数据写入同步完成，无需二次操作，提升作业效率。

ZD621R台式热转印RFID打印机为办公室专用设备，属于工业级桌面设备，支持USB、网口通信，适用于批量标准化标签预制工作，可批量打印线路编号、二维码、资产信息并同步写入RFID芯片数据，打印字迹清晰、标签耐磨损，满足大批量标签制作需求。

ZQ521R便携式RFID打印机为现场专用设备，机身轻便易携带，支持蓝牙无线连接，适配户外施工现场、电缆沟、野外站点等移动作业场景，可随时随地打印新标签、写入对应线路数据，支撑现场破损标签更换、应急补标作业。

2.3 手持RFID读写终端

手持终端搭载工业级UHF RFID读写模块，支持远距离标签盘点、数据读取、芯片擦写，具备持续射频扫描、精准匹配定位功能。设备发射射频场即可激活无源标签亮灯，同时支持作业数据离线缓存，适配井下、野外等无网络作业环境，是现场寻线、标签核验、数据修改的核心作业终端。

三、系统整体架构

系统采用硬件感知层、移动端作业层、Electron跨平台PC管理层、Go服务数据层四层架构设计，分工清晰、协同高效，兼顾现场实操便捷性与后台管理规范性，全面适配多系统、多设备部署场景。

3.1 硬件感知层

由无源RFID亮灯柔性标签、ZD621R台式打印机、ZQ521R便携打印机、手持RFID读写终端组成，主要负责标签数据写入、设备物理标识、智能亮灯寻线、现场作业数据采集，是系统数据采集与现场作业的硬件基础。

3.2 移动端现场作业层（Android APP）

部署于工业手持PDA、平板设备，面向一线运维人员，承载全部现场核心作业，支持离线作业、联网自动数据同步，适配电力复杂作业环境，保障现场运维工作连续开展。

3.3 跨平台PC管理层（Electron）

基于Electron框架开发桌面管理端，可在Windows、Linux及国产Linux系统运行，适配办公电脑、工业工控机设备。主要负责资产台账维护、批量标签预制、作业记录查询、数据统计、权限管控等后台管理工作，可通过本地驱动调用ZD621R打印机，下发ZPL指令完成标签打印与RFID芯片写入。

Electron框架支持一套代码打包多系统安装包，交互体验流畅，可直接调用本地USB、网口硬件设备，通过本地中间层封装打印机SDK，突破浏览器沙盒限制，完美适配本地硬件设备调用需求。

3.4 Go服务端与数据层

后端服务采用Golang语言开发，搭配企业级跨平台数据库，统一存储线路资产台账、RFID标签绑定关系、寻线记录、标签更换日志、人员操作记录等核心数据。提供标准化RESTful API接口，为移动端、PC管理端提供数据交互支撑。

服务可部署于Windows Server、Linux、国产化服务器，具备低资源占用、高并发访问特性，支持多终端同时在线作业，可无缝对接企业现有电力PMS、资产管理系统。

四、核心功能模块

4.1 全场景标签制作与写入

支持办公室批量预制、现场按需制作双模式标签生产，一键完成可视化打印与芯片数据写入。管理人员可通过PC端批量生成标准化标签、绑定资产信息；运维人员现场可通过蓝牙连接便携打印机实时打标、写标，同时支持独立读写终端擦写标签芯片数据，适配各类资产信息变更场景。

4.2 智能RFID亮灯寻线

系统核心特色功能，颠覆传统人工识图寻线模式。移动端开启寻线模式后，设备持续发射射频信号扫描线路设备，识别到目标线缆标签后，标签自动感应取电点亮LED灯光，APP同步提示匹配成功，快速锁定目标线路，解决多线缆混杂、隐蔽线路难以辨认的行业难题。

4.3 现场标签更换全流程管理

针对标签老化、破损、脱落、线路改造资产变更等场景，提供标准化换标作业流程，全程留痕可追溯。运维人员可现场制作新标签，完成旧标签资产解绑、新标签绑定，同步上传作业影像资料，系统自动记录作业人员、时间、位置等信息，形成完整的标签生命周期台账。

4.4 电力资产全生命周期台账管理

支持电缆、杆塔、开关柜、电缆井等全品类电力资产信息录入与管理，建立资产信息、RFID标签、运维记录一对一绑定台账，支持资产查询、分类、编辑、报废管理，实现电力线路资产数字化建档与规范化管控。

4.5 离线作业与自动数据同步

适配电缆沟、井下、野外无网络作业场景，移动端支持离线完成寻线、换标、数据记录等操作，设备恢复网络后自动同步所有作业数据至后台，杜绝数据丢失，保障运维作业连续性与完整性。

4.6 数据溯源统计与分级权限管理

系统自动留存所有寻线作业、标签制作、标签更换、资产修改记录，支持条件查询、日志导出、数据统计分析，为运维考核、设备检修、线路改造提供数据支撑。同时配置多角色分级权限，规范操作权限，规避误操作、违规操作，保障系统数据安全。

五、核心业务流程

5.1 办公室标签预制流程

Electron PC管理端录入电力线路资产信息，生成标准化标签模板，对接ZD621R台式打印机，同步完成标签文字打印与RFID芯片数据写入，标签核验完成后入库储备，供现场粘贴使用。

5.2 现场智能寻线流程

移动端接收寻线工单，开启RFID持续扫描寻线模式，现场扫描线路设备，目标标签感应亮灯且APP弹窗提示匹配成功，快速完成线路核验、故障排查、运维确认工作。

5.3 现场标签更换流程

现场核查破损、失效标签，通过移动端联动ZQ521R便携打印机制作新标签并写入资产数据，完成旧标签解绑、新标签资产绑定，上传现场作业照片，数据自动同步后台并生成运维记录。
